Motor reductor de avance final Doosan Daewoo DH55 DH60 DH60-7 DX60W 2401-9301C 401-00473 401-00524 K1039056 170403-00098 170403-00003C 170403-00003E 2401-9245 170403-00100B TM07VC

Lugar de origen:Hecho en China
Nombre de la marca:Belparts
Proceso de dar un título:ISO9001 / 2006/42/EC
Número de modelo:DH55 DH60 DH60-7 DX60W
Cantidad mínima de pedido:1pcs
Precio:Negotiated price
Condiciones de pago:T/T, garantía comercial, PayPal
Capacidad de suministro:1000PCS
Detalles del producto
Resaltar:

Motor hidráulico de la impulsión final GM07

,

Motor hidráulico de la impulsión final TM07

,

Impulsión final TM07

Model: DH55 DH60 DH60-7 DX60W
Part Name: Unidad final
Parts Number: 2401-9301C 401-00473 401-00524 K1039056 170403-00098 170403-00003C 170403-00003E 2401-9245 170403-00
Type: TM07VC
Warranty: 12 meses
Quality: Aftermarket nuevo
Descripción de producto

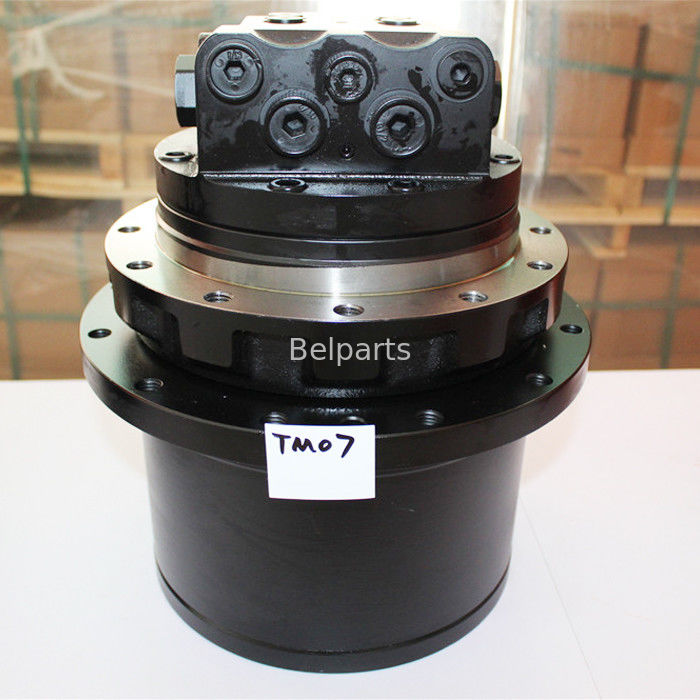

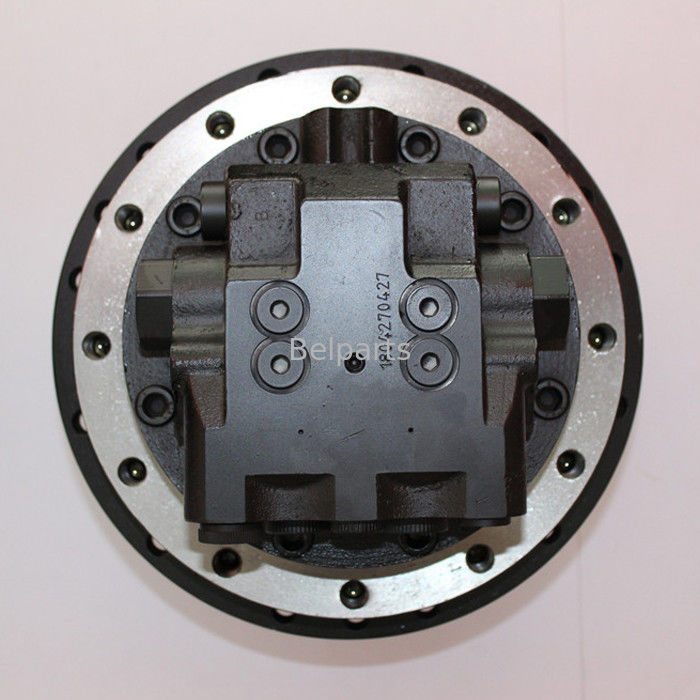

Motor de Transmisión Final Doosan Daewoo DH55 DH60 DH60-7 DX60W | TM07VC (2401-9301C, 401-00473)

Reductor de oruga hidráulico de doble velocidad de alto par 8,340 N·m con brida doble de 12 agujeros M14.Conjunto de motor de transmisión final hidráulico de alta resistencia serie TM07VC, nuevo de fábrica, diseñado para excavadoras de orugas y de ruedas Doosan / Daewoo de 5.5–6.5 toneladas. Completamente intercambiable con los números de pieza OEM originales de Doosan2401-9301C, 401-00473, 401-00524, K1039056, 170403-00098, 170403-00003C, 170403-00003E, 2401-9245, y 170403-00100B.

1. Especificaciones Técnicas de Operación

(Autoridad verificada a través de catálogos de ingeniería Doosan Mottrol y manuales de piezas Doosan Infracore)

Parámetro de IngenieríaMétrica Técnica Verificada
Números de Pieza OEM Doosan2401-9301C, 401-00473, 401-00524, K1039056, 170403-00098, 170403-00003C, 170403-00003E, 2401-9245, 170403-00100B
Plataforma de Motor Hidráulicoplataforma de reducción hidráulica TM07VC (relación de engranajes 53.71:1, par 8,340 N·m, puertos principales PF 1/2"). Son 100% física e hidráulicamente intercambiables, lo que permite a los distribuidores consolidar el inventario de piezas en máquinas Doosan DH55, DH60-7 y DX60W con un solo SKU. (Motor de Pistón Axial de Desplazamiento Variable con Reductor Planetario Integrado de Doble Etapa)
Modelos Compatibles Doosan / DaewooDH55, DH55-V, DH60, DH60-7, DH60GOLD, DX60, DX60W (Serie de 6 Toneladas)
Clase de Peso de ExcavadoraExcavadoras Mini / Midi de 5.5 – 6.5 Toneladas
Cilindrada del Motor (Mín / Máx)34.0 / 55.8 cm³/rev (Cambio Automático de Doble Velocidad)
Relación de Reducción Planetaria53.71:1
Par Máximo de Tracción de Salida8,340 N·m
Presión Máxima de Alivio del Sistema34.3 MPa (343 bar / 4,975 PSI)
Grado de Calidad y Garantía100% Nuevo Estándar

2. Verificación Física de Ajuste y Dimensiones de Montaje

(Tabla de verificación física de ajuste directo que coincide con el dibujo técnico OEM TM07VC)

Localizador de DibujoParámetro Crítico de AjusteDimensión / Especificación Física
ACírculo de Pernos de la Rueda Dentada (PCD)Ø345 mm
BDiámetro del Cubo Piloto de la Rueda DentadaØ268 mm (Brida de Centrado de la Rueda Dentada)
CDiámetro del Eje del Cubo de la Rueda DentadaØ306 mm
DCírculo de Pernos del Bastidor (PCD)Ø124 mm
EDiámetro del Piloto del BastidorØ68 mm
FDiámetro del Eje del BastidorØ244 mm
G / H / JPasos de Alineación del Bastidor de OrugaG: 210 mm | H: 250 mm | J: 282 mm
KRosca del Perno de la Brida de la Rueda Dentada12 × M14 × P2.0
LRosca del Perno del Bastidor de Oruga12 × M14 × P2.0
MPuertos Principales de Trabajo Hidráulico (A/B)PF 1/2" (Entrada/Salida de Alta Presión)
NPuerto de Drenaje de Caja (T)PF 3/8" (Alivio de Caja de Baja Presión)
PPuerto de Cambio Piloto de Dos Velocidades (Pi)PF 1/4" (Selección de Velocidad de Avance)

3. Resolución de Desviación de Seguimiento y Bloqueo de Engranajes Planetarios en Doosan DH55 / DH60

¿Se enfrenta a deslizamiento de orugas bajo carga, arrastre de un solo lado o calor excesivo alrededor del cubo planetario? En excavadoras Doosan DH y DX de 5.5–6.5 toneladas, el zanjeo continuo y la nivelación de pendientes laterales someten al tren de engranajes planetarios de 53.71:1 a cargas de choque severas. Durante ciclos de trabajo prolongados, el desgaste del sello facial mecánico (sello dúo-cono) provoca el agotamiento del aceite lubricante del engranaje y la entrada de suciedad abrasiva, lo que resulta en descascarillado de los engranajes planetarios y colapso de los cojinetes de agujas. Al mismo tiempo, el rayado en el plato oscilante del motor y la placa de distribución de válvulas causa un bypass interno directamente a la línea de drenaje (PF 3/8"), lo que resulta en desviación de seguimiento y pobre tracción en pendientes. La instalación de nuestro nuevo conjunto plataforma de reducción hidráulica TM07VC (relación de engranajes 53.71:1, par 8,340 N·m, puertos principales PF 1/2"). Son 100% física e hidráulicamente intercambiables, lo que permite a los distribuidores consolidar el inventario de piezas en máquinas Doosan DH55, DH60-7 y DX60W con un solo SKU. (2401-9301C) restaura el par de salida máximo de 8,340 N·m, la reducción de velocidad precisa de 2 velocidades y una eficiencia hidráulica del 100%.

4. Preguntas Frecuentes (Técnicas y Comerciales)

Para Propietarios de Máquinas y Mecánicos de Flotas (Perspectivas del Lado C)

P: ¿Cómo verifico que esta unidad TM07VC coincide con mi excavadora Doosan DH60-7? R: Mida su patrón de orificios de montaje y los diámetros del cubo: esta transmisión presenta un PCD de perno de rueda dentada de Ø345 mm con 12 pernos M14, un piloto de rueda dentada de Ø268 mm, un eje de bastidor de Ø244 mm, y 12 pernos de bastidor M14. Si su número de orificios es 12 en ambos lados, se atornilla directamente sin modificaciones en la máquina.
P: ¿Viene esta transmisión final prellenada con aceite de engranajes planetarios? R: No. Los conjuntos de transmisión se envían solo con fluido de prueba antioxidante interno. Antes de operar la máquina, llene la carcasa del reductor planetario con aproximadamente 1.2–1.5 litros de aceite para engranajes de alta resistencia SAE 80W-90 o 85W-140 GL-5 hasta que el aceite alcance el nivel del tapón horizontal.

Para Distribuidores de Equipos y Talleres de Reparación (Perspectivas del Lado B)

P: ¿Cuál es la intercambiabilidad entre los números de pieza Doosan 2401-9301C, 401-00473, y 170403-00098? R: Estos números de pieza representan las sustituciones oficiales de fábrica de Doosan/Daewoo para la misma plataforma de reducción hidráulica TM07VC (relación de engranajes 53.71:1, par 8,340 N·m, puertos principales PF 1/2"). Son 100% física e hidráulicamente intercambiables, lo que permite a los distribuidores consolidar el inventario de piezas en máquinas Doosan DH55, DH60-7 y DX60W con un solo SKU.P: ¿Qué estándar de embalaje de exportación se utiliza para el transporte internacional?

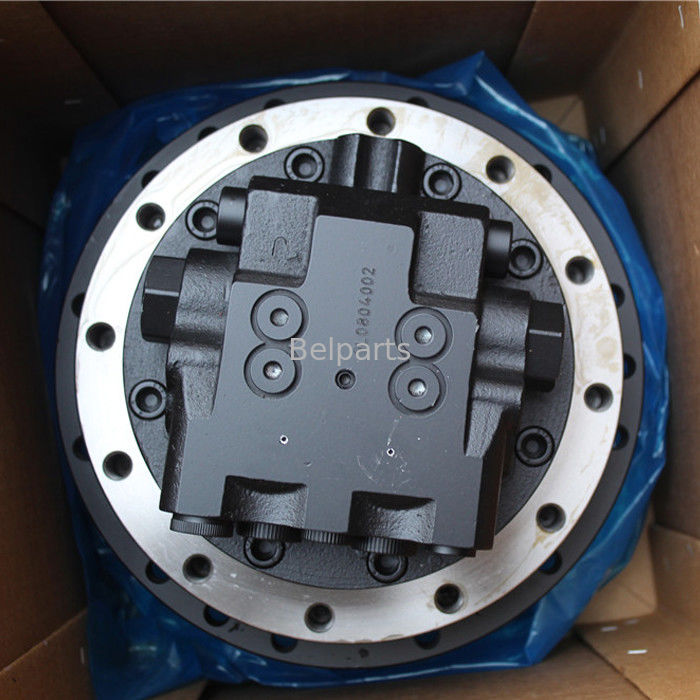

R: Cada transmisión TM07VC se trata con recubrimiento antioxidante, se equipa con tapas de puerto roscadas de alta resistencia, se sella en una bolsa de polietileno VCI resistente a la humedad y se asegura dentro de una caja de madera reforzada y fumigada ISPM-15 construida para transporte marítimo y aéreo global.
