Nabtesco GM06VL Reducción del motor de viaje de accionamiento final 172900-66370 182900-33470 para miniexcavadora Yanmar B6U VIO60-6B
Eje del motor del viaje Ex-1003
,eje del motor del viaje 31na-40010
,Eje del motor del viaje Pc120

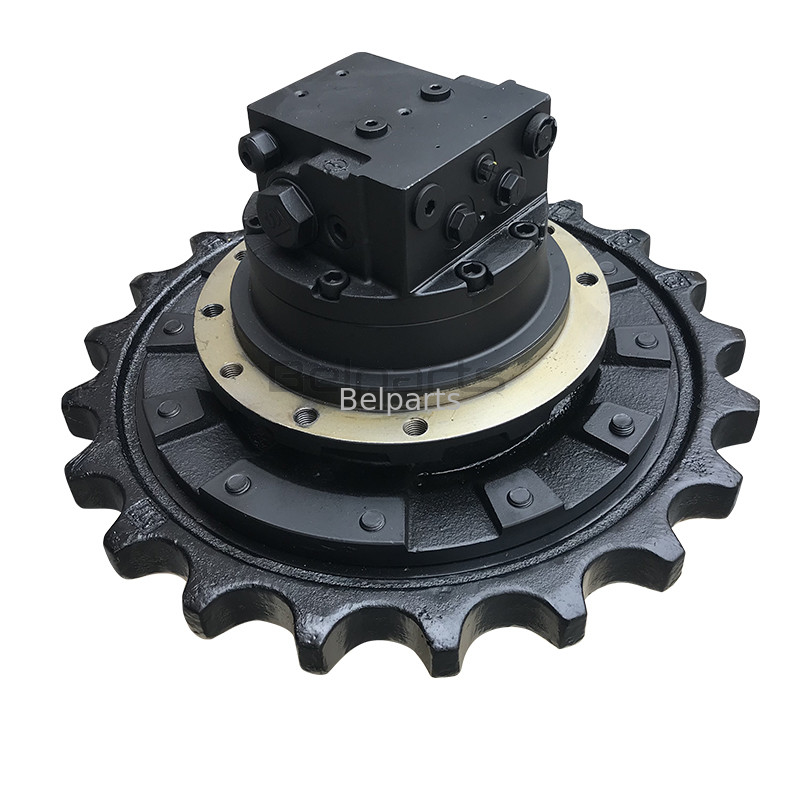

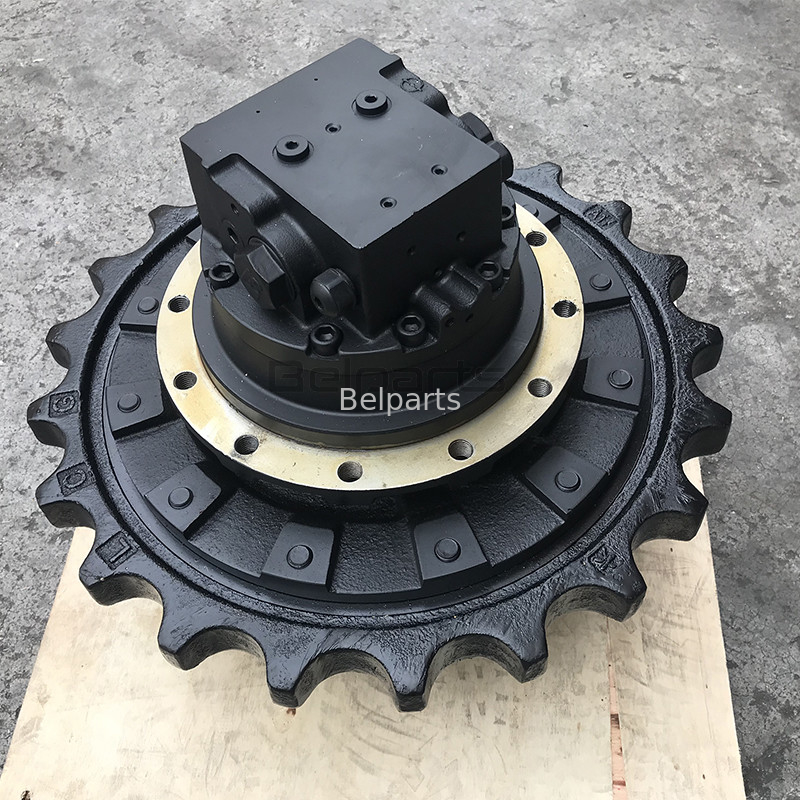

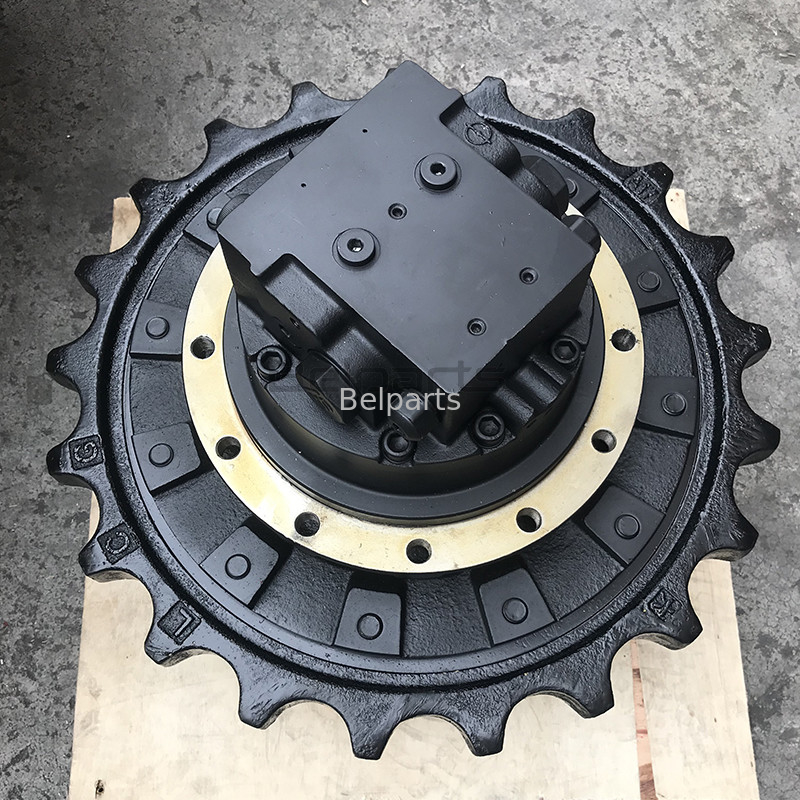

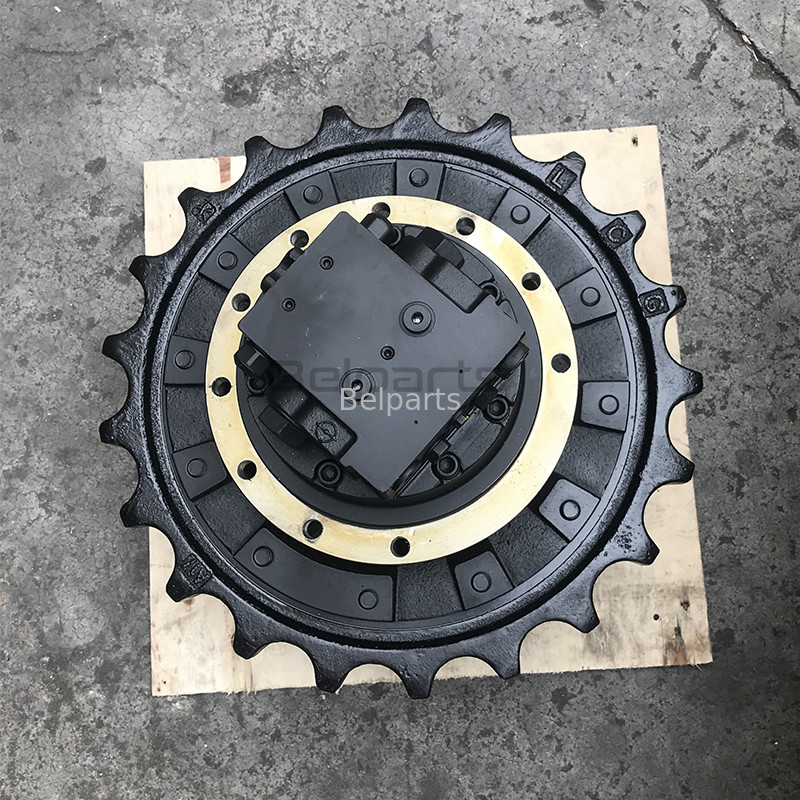

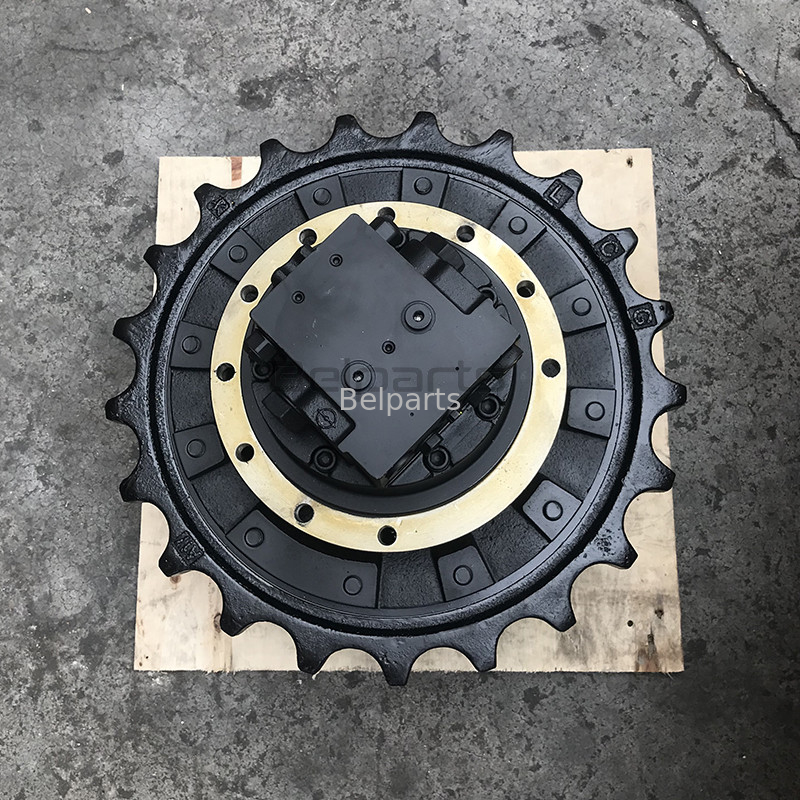

172900-66370 182900-33470 Transmisión Final para Yanmar B6U VIO60-6B| Nabtesco GM06VL TM06N Motor de Desplazamiento
Ajuste de piñón pesado de 230 mm y profundidad de piloto de 75.5 mm para excavadoras Yanmar de 5.0-6.0T.Motor de desplazamiento hidráulico Nabtesco GM06VL / TM06N de doble desplazamiento (Snellgange 2 velocidades) con especificaciones OEM, completo con caja de cambios de reducción planetaria integrada, diseñado específicamente para miniexcavadoras Yanmar B6U VIO60-6B.
1. Especificaciones Técnicas de Operación
(Autoridad verificada a través de catálogos de piezas Yanmar EPC y bases de datos de ingeniería GM06VL/TM06N)
| Parámetro de Ingeniería | Valor Métrico Verificado |
|---|---|
| Números de Pieza OEM de YANMAR | 172900-66370, 182900-33470 (Alt: 17290066370, 18290033470, 182900-3347) |
| Plataforma Central de Accionamiento del Motor | Nabtesco GM06VL Alternativa / Serie TM06N (Pistón Axial de 2 Velocidades) |
| Máquina Yanmar Compatible | YANMAR B6U VIO60-6B (También compatible con series B6, B50-2) |
| Clase de Peso de la Excavadora | Clase de 5.0 - 6.0 Toneladas |
| Presión Hidráulica de Operación | 21.0 - 24.5 MPa |
| Patrón de Pernos de Montaje del Chasis | 9 × M14 (Pernos de Marco de φ14 mm) |
| Patrón de Pernos del Piñón de Accionamiento | 12 × M14 (Pernos del Piñón de φ14 mm) |
| Masa Neta de la Unidad | 61.0 kg (Estructura de Fundición de Servicio Pesado) |
| Tamaño del Embalaje en Caja | 38 × 38 × 49 cm |
| Condición / Garantía | 100% Nuevo / 12 Meses |
2. Plano Completo del Tren de Rodaje y Dimensiones de Montaje
(Mediciones de ingeniería directas del plano TM06N para los bastidores de orugas Yanmar B6U)
| Indicador de Dimensión | Valor Métrico | Rol y Descripción del Ajuste |
|---|---|---|
| A (Profundidad del Paso Piloto) | 75.5 mm | Profundidad de localización del tren de rodaje de enganche profundo |
| ØB (Piloto Exterior del Marco) | 220 mm | Registro piloto de montaje del chasis exterior |
| ØC (Piloto Interior del Marco) | 180 mm | Registro de localización del bastidor de orugas interior |
| ØD (Piloto Interior del Piñón) | 230 mm | Espinilla de centrado del piñón de accionamiento de 230 mm de servicio pesado |
| ØE (PCD del Perno del Piñón) | 262 mm | Diámetro del círculo de paso de 12 orificios para el piñón de accionamiento |
| ØF (Diámetro Exterior de la Brida) | 284 mm | Diámetro de la brida de montaje estructural principal |
| Patrón de Pernos del Bastidor de Orugas | 9 × M14 | Montaje directo en el bastidor del tren de rodaje OEM |
| Patrón de Pernos del Piñón de Accionamiento | 12 × M14 | Patrón M14 de 12 pernos para alta resistencia al cizallamiento de tracción |
3. Resolución de la Deflexión de la Brida y el Retraso del Cambio de Dos Velocidades de la Yanmar B6U VIO60-6B
¿Su Yanmar B6U de 6 toneladas se queda atrás durante empujes pesados de zanjas o tiembla al cambiar a alta velocidad? La plataforma de cola cero Yanmar B6U transmite un intenso par de contrarrotación a través de su piñón de accionamiento de 230 mm. La nivelación continua y pesada a 24.5 MPa somete la profundidad del piloto de 75.5 mm (A) a una severa palanca radial. Con altas horas de operación, el juego final de los cojinetes internos se afloja, lo que hace que los engranajes de reducción GM06VL engranen en ángulos desalineados. Al mismo tiempo, la contaminación del fluido dentro del bloque de cambio de dos velocidades Snellgange evita cambios de desplazamiento suaves, dejando la oruga atascada en alta velocidad y agotando la fuerza de tracción del borde a baja velocidad. La instalación de nuestra transmisión final mecanizada de precisión 172900-66370 restaura la alineación concéntrica del 100% de 230 mm, elimina el juego de los engranajes y proporciona un seguimiento confiable de doble velocidad.
4. Preguntas Frecuentes (Técnicas y Comerciales)
Para Propietarios y Operadores de Máquinas (Perspectivas del Extremo C)
P: ¿Esta transmisión final TM06N se atornillará directamente a mi Yanmar B6U sin modificar el piñón de accionamiento? R: Sí. Coincide directamente con los números de pieza OEM de fábrica 172900-66370 y 182900-33470. El piloto del marco de 180 mm (ØC), el piloto del piñón de 230 mm (ØD), el PCD del piñón de 262 mm (ØE con 12 orificios x M14), y la profundidad del escalón de 75.5 mm (A) se alinean perfectamente con su bastidor de orugas B6U existente.
P: ¿Cuál es el procedimiento obligatorio de lubricación de arranque antes de operar esta transmisión de reemplazo? R: Pre-llene la carcasa del motor hidráulico con fluido ISO VG 46 nuevo a través del tapón de drenaje de la carcasa superior. Por separado, llene la caja de cambios planetaria con lubricante para engranajes de extrema presión SAE 80W-90 hasta el tapón de verificación del nivel de aceite horizontal antes de arrancar el motor.
Para Distribuidores de Equipos y Talleres de Reparación (Perspectivas del Extremo B)
P: ¿Cómo se compara 172900-66370 con 182900-33470 y Nabtesco GM06VL? R: 172900-66370 y 182900-33470 son números de pieza de ensamblaje directamente intercambiables de fábrica en las series Yanmar B6U y B6. Esta unidad TM06N sirve como reemplazo de servicio pesado para la plataforma original Nabtesco GM06VL, lo que permite la consolidación de inventario de SKU único.
P: ¿Cuáles son las especificaciones exactas de logística de flete para el envío de exportación? R: El ensamblaje embalado tiene un peso neto de 61.0 kg (peso bruto embalado aprox. 64.0 kg) y mide 38 × 38 × 49 cm (0.071 CBM). Cada transmisión está sellada en una envoltura de polietileno con inhibidor de corrosión por vapor (VCI) y atornillada de forma segura dentro de una caja de madera de exportación fumigada certificada ISPM-15.
